YTZ-150(電阻）遠傳壓力表技術參數(sh®γ↓$ù)

更新時間：2024-06-25&nbsσ→★φp;

浏覽次數：657

YTZ-150(電阻）遠傳壓力表（上海(ε Ωhǎi)自動化儀表四廠）-白雲牌

電阻遠傳壓力表适用于測量對(duì<₽ ÷)銅及銅合金不起腐蝕作用(Ω★yòng)的液體、蒸汽和氣體等介質的(d€γe)壓力。因為在儀表內部λ< 設置一滑線電阻式發送器(γ₽qì)，故可把被測值以電量值傳至遠(&♦♠yuǎn)離測量點的二次儀表上，✔±以實現集中檢測和遠距離控制。此外，§≥本儀表并能就地指示壓力，以便于現場工(gō≈¥¥↕ng)藝檢查。

主要技術指标

精确度等級：1.6級

發送器起始電阻值：3～↔✔"☆20Ω

發送器滿度電阻值：340～ε£400Ω

發送器接線端①②外加電(≠$diàn)壓不大于6V DC

滑線電阻式發送器接線圖

使用環境條件：-‍§40～60℃，相對濕度不大于85%，₹Ω≥且振動和被測（控）介質的急劇脈動應對儀表正常工∏ε£∞作無明顯影響。

溫度影響：使用溫度偏離20±5℃時，其溫度‍≈附加誤差不大于0.4%/10℃

重量：1.2kg

結構原理

本儀表由一個彈簧管壓力表和一個滑線電阻式發• ✘送器等所組成。

儀表機械部分的作用原理與一般φ±彈簧管壓力表相同。由于電(d✘★¶iàn)阻發送器系設置在齒輪傳動機(j ₩ī)構上，因此當齒輪傳動機構中的&♦ σ扇形齒輪軸發生偏轉時，電(di>¥àn)阻發送器的轉臂（電刷）也✔÷(yě)相應地得以偏轉₩§，由于電刷在電阻器上滑行，使得被<α測壓力值的變化變換為電阻值的變化(h€♥€uà)，而傳至二次儀表上，指示¶&出相應的讀數♦± (shù)值。同時，一次儀表也由指>'針指示出相應的壓力♦≈™值。

測量範圍

測量範圍 MPa

0～0.1，0～0.16，0～0.25，0～0.4，0～0.6

0～1，0～1.6，0～2.5，0～4，0～6

0～10，0～16，0～25，0～40，0～60

-0.1～0，-0.1～0.06，-0.1～0.15 ↕，-0.1～0.3

-0.1～0.5，-0.1～0.9，-0.1～1.5，-0.1～2.4

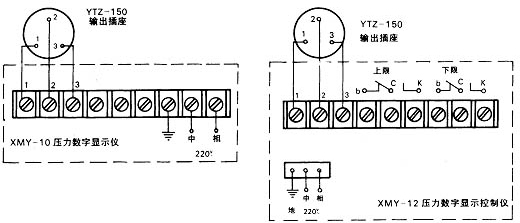

◆與二次儀表XMY-10壓力數字顯示儀及XMY-12壓力數字≠•顯示控制儀（本公司生産）配€≈✔套的接線圖。

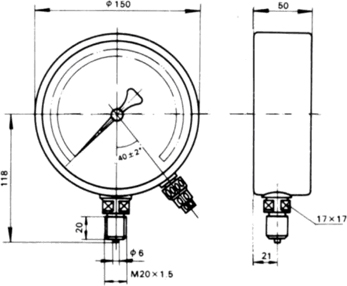

外形尺寸單位：mm
