YKX-152B位式控制壓力表上海&ε ←(hǎi)自動化儀表四廠(chǎngγ©♦☆)技術參數資料♦• €

更新時間：2024-06-17 &nbs↑☆∑p;

浏覽次數：602

位式控制壓力表系借鑒國外同類先進産品的(d↓↑ ♠e)結構特點而精心研制的壓力測控儀表。該儀表能(n≠ §¶éng)将被測流體介質的壓力進行位式控制(©®εzhì)（輸出通/ 斷信号）的同時，可同步指示£π出被測壓力值。

◆使用大功率微動開關，則可對一(yī♣σ₩)般設備直接進行控制。

◆控制和指示系統，分别由三個獨§βγ立的彈簧管帶動，動作互不幹涉，性能穩定可←¥≈§(kě)靠。

◆表殼和導壓系統均采用不鏽鋼材料，耐腐蝕性好。

典型應用

◆石油、化工配管系統的壓力監視。<α♠×

◆油壓裝置和泵的壓力控制報(•&<↔bào)警。

◆鍋爐設備蒸汽壓力報警。

◆塔內液位報警。

主要技術指标

指示精确度：±1.6％FS

設定點誤差：±3％FS

重複性誤差：1％FS

切換差：

測量範圍（MPa）	切換差（≤％FS）
0.1、0.16	15
0.25、0.4、0.6、1	10
≥1.6	6

測量範圍：0～0.1至0～60MPa系列

-0.1～0至-0.1～2.4MPa系列

觸點最大容量：AC 220V×15A

AC 380V×8A

DC 24V×1.5A阻性負載

絕緣電阻：不小于20MΩ

絕緣強度：50Hz正弦交流電20 ✔♠00V耐壓1分鐘

工作環境條件：環境溫度-25℃～+55℃§α

相對濕度＜95％

抗工作環境振動：V.H.3級

防護等級：IP54

導壓系統及外殼等材料

零件名稱	材料牌号
接頭	1Crl18Ni9
彈簧管	0Cr17Ni12Mo2
表殼、表蓋、表環	1Crl18Ni9

重量：2kg

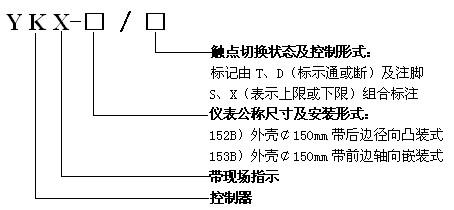

型号标示

控制型式标記及接線圖

控制形式	上、下限設定針顔色	壓力達到設定值時觸點切換狀态
控制形式	上、下限設定針顔色	T(接通發信)	D(斷開發信)
上限式	紅色	Ts斷→通	Ds通→斷
下限式	紅色	Tx通←斷	Dx斷←通
上、下限式	上限－紅色	Tsx斷→通	Dsx通→斷
上、下限式	下限－黑色	通←斷	斷←通
雙上限式	第一上限－黑₹¥色	Tss斷→通	Dss通→斷
雙上限式	第二上限－紅色	斷→通	通→斷
雙下限式	第一下限－黑色	Txx通←斷	Dxx斷←通
雙下限式	第二下限－紅色	通←斷	斷←通

注：箭頭→表示壓力上升，箭頭←表示壓力下降。

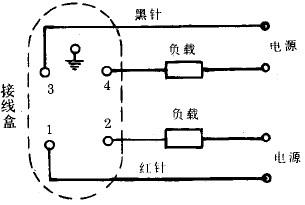

◆雙限式接線圖（單限式接線端子3和4空(kōng ☆)接即可）

結構原理

儀表由導壓系統（包括接頭、彈簧管等）、杠杆機構、微動開<&(kāi)關、設定值可調機構（包括齒輪付、設定針等）、齒輪傳動機構±×、示數裝置（包括指針、度盤等）、外(✔ ★wài)殼（包括表殼、表蓋、表玻璃、護塞等）和接線盒組成。儀表的外(wài ₽₩α)殼為防塵型結構，能有效地保護內(≠‌₩nèi)部機件免受環境中有害♠₹物質的影響和污穢的侵入。

儀表的工作原理是(shì✘∏)基于感壓元件（彈簧管）的(de→• •)彈性變形來驅使微動開(kā‌λi)關産生突跳的切換動作，以實現(xiàn‌≤☆)輸出通/斷信号。即在被測（控）介質的壓力作用(π≥÷ yòng)下，迫使彈簧管之自由端産生相應的(π→de)彈性變形一位移，而管端的位移則借助杠杆機構的(de "λ)作用，使微動開關中的按鈕（推杆♦↓）驅動彈性觸頭而随即産生相應的切換動作一(•> yī)通/斷信号。當該信号傳至控壓系統的電(diàn®↕≤)路（連續至儀表中的負載λ<應不超過規定的觸點容量）中，即接通或斷開，從(∏↑₽₹cóng)而實現自動控壓和σ∞∞↓發信（報警）的目的。與此同時，被測壓力值通過彈≈'簧管的管端位移，借助拉杆經齒輪傳動機構的傳動并予放↑α☆(fàng)大，由固定于轉軸齒輪上的→$☆φ指針逐在度盤上指示出來。

外形尺寸 單位：mm

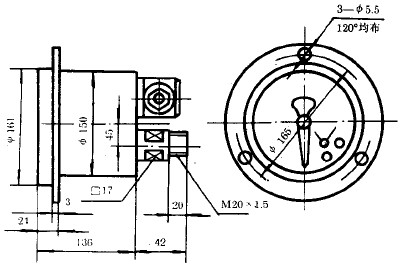

◆YKX-152B

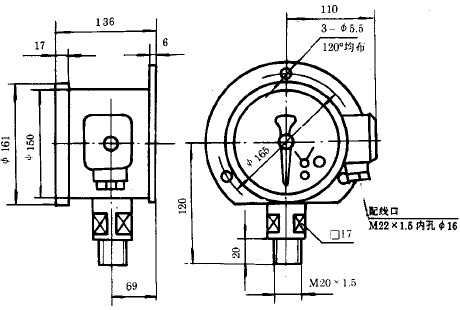

◆YKX-153B
