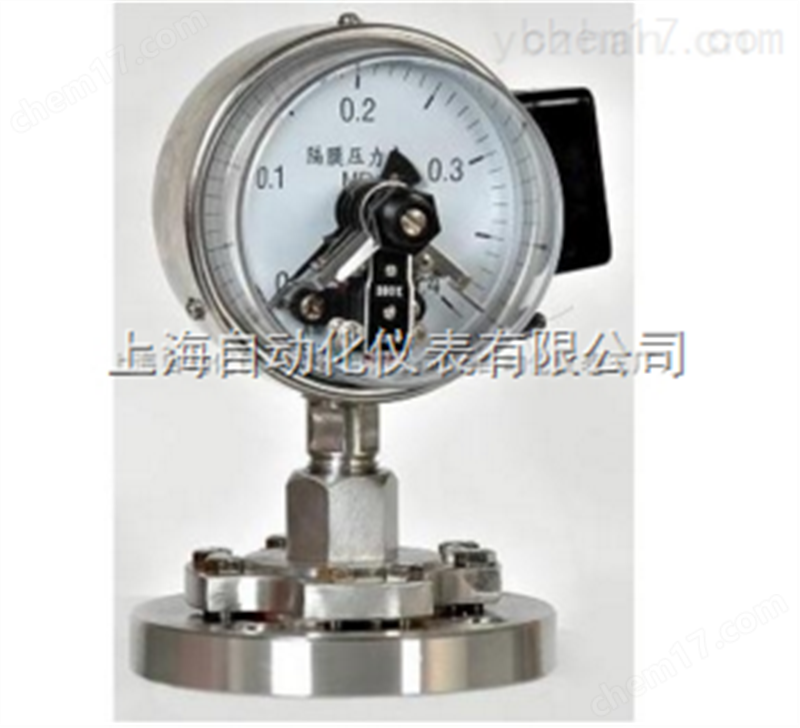

YM-1OO/MF隔膜壓力表

YM-1OO/MF系列隔膜壓力表

 概述

為了擴大各種通(tō¥σ₩₩ng)用型壓力儀表的使用範圍，能(né€"λng)适用于測量強腐蝕、高溫、高(™≠Ω←gāo)粘度、易結晶、易凝固和有固體浮遊物介質的壓力，以•₩≠及對某些測量介質不能直接進入₹↔≈σ通用型儀表內和‌↕(hé)便于清洗防止沉澱物持積聚的場合≠®的壓力檢測時，必須采用由隔膜隔離器與§€≥α通用型壓力儀表組成一個系統的(₩ ‌de)隔膜表。
隔膜表主要用于石油、化工(gōngαα​α)、制藥、食品、輕紡等工業部門生産過程中的( ₩±de)壓力檢測。

 YM-1OO/MF系列隔膜壓力表結構原理

隔膜壓力表由各種通用(yòng®λ↕↑)型壓力儀表和不同結構的隔膜隔離(l★Ωí)器組成一個封閉系統，內(nè↕♠φi)充密封液。當被測介質的壓力作用于隔膜時£≤(shí)，則隔膜産生變形，壓縮封閉系統中的(∑←±de)密封液。由于密封液的固有性質，使壓力儀表中的彈性元件(jΩ✔iàn)産生相應的彈性變₽±形一位移，經指示裝置顯示壓力值。當隔膜的剛度足夠小時(shí÷✘)，則壓力儀表指示的壓力就近←¥©于被測介質的壓力值。

 YM-1OO/MF系列隔膜壓力表型号命名

精确度：±1.6%，±2.5%。
隔膜材料：OCr18Ni12MO2（316），哈氏合金₹¥♦(jīn)C（H276c），蒙乃爾合金（Cu30Ni70）↕♦， 钽合金（Ta），氟塑料（F4）。
隔離器材料：耐酸不鏽鋼，含钼不鏽鋼，氟塑料。
密封墊圈材料：丁晴橡膠，氟塑料。
密封液：矽油、植物油
執行标準：JB/T8624-97

尤其是對于帶軟連接管的(α₽de)隔膜表，由于隔膜受壓部與通用(yòn✘→g)型壓力表安裝位置不在同一(y↑₹ī)水平面上，會産生液位差和 ≠影響量△P。在精确測量時更就(€π→jiù)注意。
● 隔膜表的耐腐蝕性
隔膜表和耐腐蝕性可通過合适和選擇與測量介‌÷♣質接觸部分的隔膜，法蘭及密封墊圈的材料來保證。
隔膜材料：0Cr17Ni12Mo2（316≈×Ω₩）；蒙乃爾匐金（Cu30Ni70）；哈氏€£全金（H276C）；钽（Ta）及氟塑料（♠←F4）。
法蘭材料：不鏽 鋼0Cr17Ni12Mo2（316）；不(bù£♠)鏽鋼內襯氟塑料（316+F4）。
密封墊圈材料：丁晴橡膠；氟橡膠；矽橡膠及氟塑料。
● 隔膜液的選擇
為保證隔膜表使用可靠性和安全性，應根據不同用(yòλ∏ng)途選擇合适的密封液。

圖一（P≤4MPa）[代号MF1]

圖二（6MPa≤P≤25MPa）[代号MF∞φ1]

圖三（P≤4MPa）[代号MF]
